Endüstriyel motor sürücülerinde DC bus devresi, VFD ve servo sürücülerin güç açılışında yaşadığı arızaların önemli bir kaynağıdır. Bu yazıda, precharge devreleri, inrush (şok) akımı ve güç açılışındaki sorunların nedenleri basit ve teknisyen dostu bir yaklaşımla açıklanmaktadır.
Güç uygulanır uygulanmaz VFD veya servo sürücünün devreye girmemesi ya da sürekli hata vermesi genellikle motor yerine sürücünün ön bölümündeki sorunlardan kaynaklanır. Bu problemler genellikle doğrultucu, DC link (DC bus) veya bus kapasitörlerinin kontrollü şekilde şarj edilmesini sağlayan precharge devresine bağlıdır.

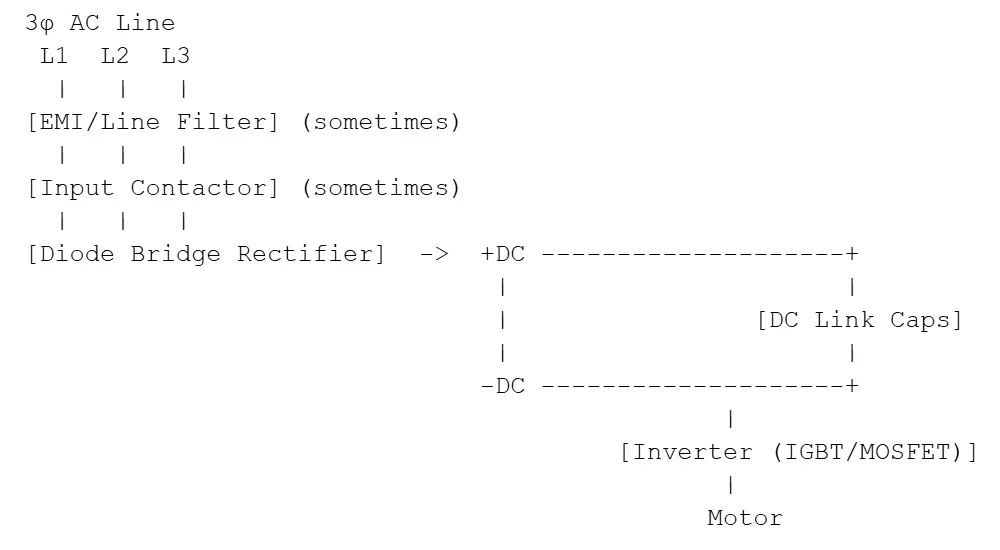

### DC Bus ve Önemi
Doğrultucu, gelen AC gerilimi DC'ye çevirir. DC link kapasitörleri bu DC gerilimini inverter için stabil bir kaynağa dönüştürür. Özellikle 480 VAC üç fazlı birçok sürücüde, sağlıklı ve şarjlı bir DC bus gerilimi genellikle 650–680 VDC arasında olur.
### Başlangıç Problemleri ve Inrush Akımı
Açılışta DC link kapasitörleri boş ve başlangıçta kısa devre gibi davranırlar. Doğrultucu, kapasitör bankasını hemen şarj etmeye çalışır, bu da sistem empedansıyla sınırlanır. Ortaya çıkan yüksek şok akımı (inrush current) giriş sigortalarını attırabilir, devre kesicilerin açmasına neden olabilir ve bileşenlere zarar verebilir.
Texas Instruments bu konuyla ilgili inrush akımı sınırlaması üzerine önemli bir mühendislik açıklaması sunmaktadır.

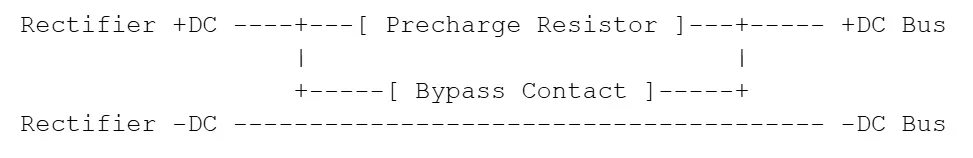

### Precharge Devresi ve Çalışma Prensibi
Normal açılışta, bus gerilimi precharge direnç üzerinden kontrollü bir şekilde saniyenin birkaç bölümünden birkaç saniyeye kadar kademeli olarak yükselir. Belirlenen voltaj seviyesine ulaşıldığında, bir bypass kontaktörü devreye girer ve genellikle tıklama sesi duyulur. Eğer bypass devreye girmezse, bus gerilimi kısmî kalabilir veya çok yavaş yükseldiği için zaman aşımı oluşabilir.
### Önemli Bileşenler ve Arıza Belirtileri
- Doğrultucu (diyot köprü): Kısa devre yapan diyot veya köprü sigortaların atmasına neden olur. Açık veya zayıf diyotlar kontrol biriminin açılmasına izin verir ancak bus gerilimi beklenen seviyeye çıkmaz.
- DC link kapasitörleri: Ani kısa devre büyük arızalara sebep olurken, zamanla ESR (eşdeğer seri direnç) artışı ve kapasite azalışı düşük voltaj, dengesiz besleme veya zaman aşımı sorunlarına yol açar.
- Precharge direnci ve bypass rölesi: Açık precharge direnci veya bypass rölesinin çekmemesi şarjda takılma, başlatmada hata gibi problemlere neden olur.
### Arıza Analizi ve Güvenlik
Açılışta hemen yapılan tripler genellikle ön uçta sert kısa devreyi işaret eder. Precharge yolu sorunları gerilim yükselmesinde duraklamalar veya bypassın açılmaması şeklinde kendini gösterir. Ayrıca besleme kaynağındaki faz eksikliği, dengesizlik veya uzun hatlar da undervoltage (düşük voltaj) sorunlarına yol açabilir.
Yüksek voltaj, ortak DC bus sistemleri ve rejeneratif etkileşimler nadir ama mümkün arıza sebeplerindendir.
Güvenlik sebepleriyle DC bus bileşenleri ölümcül olabileceğinden güç kesildikten sonra bile yüksek gerilim taşıyabilir. Bu yüzden uygun kilitleme/etiketleme prosedürlerinin uygulanması, gerilim yokluğunun doğrulanması ve uygun ölçü aletlerinin kullanılması önemlidir.
### Sorun Giderme Önerileri
- Besleme gerilimlerini (L1-L2, L2-L3, L1-L3) kontrol edin.
- DC bus şarj penceresinde gerilim artışını gözlemleyin.
- Ani düşüş veya sabit kalma varsa komponent arızalarını ya da precharge problemlerini inceleyin.
- Direnç ölçümü ile açık veya kısa devre analizleri yapın.
Özetle, DC bus temel olarak öngörülebilir bir enerji deposudur ve doğru bakım ile sürücü güç açılış sorunları büyük ölçüde azaltılabilir. Arızalar genellikle sert kısa devre, yetersiz precharge, algılama sorunları veya besleme gerilimindeki düşüklükten kaynaklanır.
