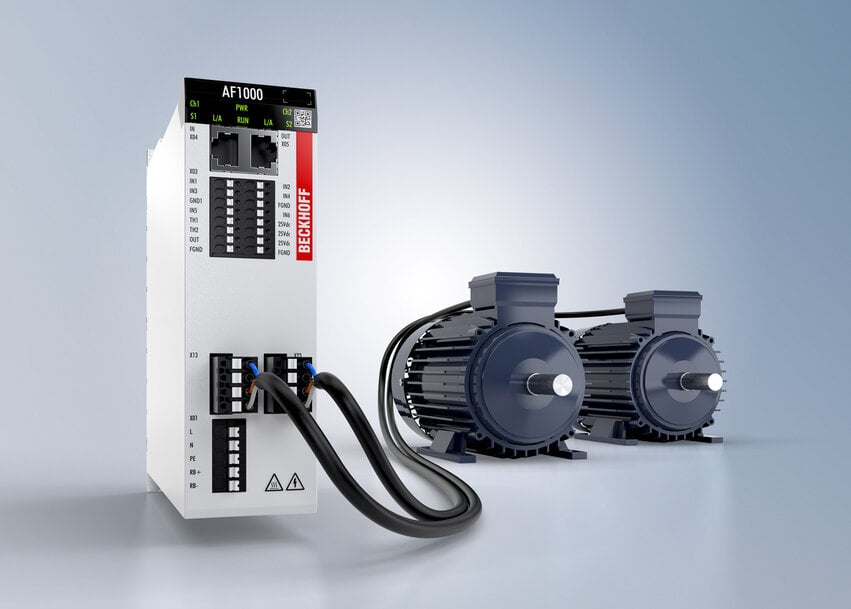

Endüstriyel otomasyon dünyasında maliyet etkinliği ve esneklik arayanlar için müjdeli bir haber var! Beckhoff, düşük talep gören uygulamalara özel olarak tasarlanmış, kompakt ve EtherCAT entegrasyonlu yeni AF1000 serisi değişken frekans konvertörlerini (VFD) piyasaya sürdü. Bu yenilikçi seri, temel endüstriyel tahrik ihtiyaçları için optimize edilmiş, uygun maliyetli bir çözüm sunuyor.
─────────────────────────
💡 TwinCAT Entegrasyonu ve Kolay Devreye Alma
AF1000 serisi, TwinCAT otomasyon sistemine tam entegrasyonu sayesinde dikkat çekiyor. Bu sayede, Beckhoff'un servo tahrik teknolojilerinde kullanılan standart devreye alma iş akışları ve dahili teşhis özellikleri, bu yeni VFD'lerde de mevcut. Konveyör sistemlerinden pompalara ve fanlara kadar geniş bir yelpazede temel tahrik uygulamaları için ideal bir seçenek.
─────────────────────────
⚡ Elektriksel Altyapı ve Modül Yapısı
AF1000 VFD serisi, farklı endüstriyel elektrik konfigürasyonlarına uyum sağlamak üzere iki ayrı güç kaynağı versiyonunda üretiliyor:
[]Tek Fazlı Platform: 240 V AC tek fazlı besleme için tasarlanmış olup, 0.37 kW'tan (0.5 HP) 1.5 kW'a (2 HP) kadar güç aralığını kapsar.
[]Üç Fazlı Platform: 480 V AC'ye kadar üç fazlı beslemeyi destekler ve 0.37 kW'tan (0.5 HP) 5.5 kW'a (7 HP) kadar daha yüksek bir güç aralığı sunar.
Her iki voltaj varyantı da tek eksenli tahrik modülü veya yüksek yoğunluklu 2 eksenli modül olarak mevcut. Çift eksenli seçenek, donanım maliyetlerini düşürürken, kontrol panosu içindeki toplam fiziksel alanı ve yer gereksinimlerini azaltıyor.
─────────────────────────
⚙️ Motor Uyumluluğu ve Mühendislik Yazılımı
Bu tahrik platformu, senkron servo motorlar, asenkron motorlar ve relüktans motorlar dahil olmak üzere çeşitli motor konfigürasyonlarını destekliyor. Harici geri besleme sensörlerine ihtiyaç duymadan, standart U/f (gerilim/frekans) modu veya özel vektör kontrol profilleri aracılığıyla bu sistemleri çalıştırabiliyor.
Yazılım devreye alma ve eksen parametreleri için seri, TwinCAT Drive Manager 2'yi kullanıyor. Bu birleşik yazılım yaklaşımı, mevcut operatörlerin yeni bir mühendislik aracı ortamı öğrenme veya dağıtma ihtiyacını ortadan kaldırıyor.
─────────────────────────
🔬 Sensörsüz Kontrol ve İletişim Protokolleri
Sensörsüz (geri beslemesiz) motor kontrolü için tasarlanmış değişken frekans konvertörleri, rotor pozisyonunu ve manyetik akı bağlantılarını fiziksel enkoderlere veya çözücülere dayanmadan tahmin etmek için bağlı motorun matematiksel modellerini kullanır. U/f kontrol modunda, VFD, stator akısını sabit tutmak için çıkış gerilimi ve frekansı arasında sabit bir oran sağlar, bu da santrifüj pompalar ve fanlar gibi kuadratik tork yükleri için uygun hale getirir.
Düşük dönüş hızlarında yüksek dinamik tepki ve tork gerektiren uygulamalar için, sensörsüz vektör kontrolü (alan odaklı kontrol), stator akımını tork üreten ve akı üreten vektör bileşenlerine ayırır. Bu hesaplama yoğun yöntem, tahrikin bağımsız akım döngülerini yönetmesine olanak tanır, asenkron ve senkron relüktans motorlarda değişen yük koşullarında bile hassas hız düzenlemesi ve yüksek başlangıç torku sağlar.
VFD ile merkezi programlanabilir mantık denetleyicisi (PLC) arasındaki iletişim, CANopen over EtherCAT (CoE) protokolünü kullanır ve standart IEC 61800-7-201'e göre CiA 402 tahrik profiline sıkı sıkıya uyar. Bu protokol, hedef hız, gerçek hız, kontrol kelimeleri ve durum kelimeleri gibi operasyonel verileri milisaniyenin altında aralıklarla yenilenen döngüsel proses veri nesnelerine (PDO) eşler.
─────────────────────────
🛡️ Güvenlik Fonksiyonları ve Sertifikasyonlar
Endüstriyel makine güvenlik direktiflerini karşılamak için VFD, IEC 61800-5-2'ye göre donanım tabanlı güvenli tahrik fonksiyonlarını yürütmek için isteğe bağlı TwinSAFE teknolojisini içerir. Bu fonksiyonlar şunları içerir:
[]Güvenli Tork Kapatma (STO): PVD kapıları, motor durana kadar tork üretimini durdurmak için elektronik olarak enerjisiz hale getirilir.
[]Güvenli Durdurma 1 (SS1): Tahrik, STO güvenlik fonksiyonunu yürütmeden önce motoru kontrollü bir rampa boyunca aktif olarak yavaşlatır.
Beckhoff AF1000 serisi, endüstriyel otomasyonda maliyet, esneklik ve güvenlik arayan işletmeler için güçlü bir çözüm sunuyor. Bu yeni nesil VFD'ler, modern üretim tesislerinin ihtiyaçlarına cevap vererek verimliliği artırmayı hedefliyor.
