## Factory I/O ile Sanal Siemens S7-1200 PLC Kullanımı

Factory I/O ve sanal Siemens S7-1200 PLC kullanarak, fiziksel donanım olmadan otomasyon geliştirme, test ve eğitim süreçlerinizi optimize edebilirsiniz.

Fiziksel PLC donanımına erişim, özellikle uzaktan çalışan eğitimciler, öğrenciler ve mühendisler için zor olabiliyor. Factory I/O’nun sanal 3D ortamları, gerçek dünyayı yakın şekilde taklit eden sensör ve aktüatörlerle yaygın PLC markalarıyla hem fiziksel hem sanal bağlantıyı mümkün kılar.

### Sanal Siemens S7-1200 PLC ile Factory I/O Entegrasyonu

Bu rehberde, sanal bir Siemens S7-1200 PLC’yi Factory I/O ortamına bağlayarak, fiziksel donanım olmadan kontrol ve mantık testleri yapmayı öğreneceksiniz.

Başlamadan önce, Factory I/O (Siemens veya Ultimate sürümü ya da geçerli ücretsiz deneme), Siemens TIA Portal ve TIA Portal sürümünüze uygun S7-1200 PLC simülasyon ortamına sahip olmanız gerekiyor. Bu örnekte TIA Portal sürüm 17 kullanılmıştır.

Sanal PLC ortamını kurmak için S7-PLCSIM V13-17 Factory I/O şablonunu indirip, TIA Portal sürümünüzle uyumlu hale getirmeniz gerekir. Projeyi açtıktan sonra güncelleyin ve 'Save as' ile adlandırın. Şablon, Factory I/O için önceden hazırlanmış fonksiyon bloklarını içerir; ana OB1’deki bu blok silinmemelidir.

PLC SIM’i açmak için kontrolör üzerine tıklayıp simülasyon ikonunu seçin. Ardından PG/PC arayüz tipini PN/IE olarak ayarlayıp PLCSIM’i seçin ve cihazınızı arayıp yükleyin. PLCSIM penceresi açılınca Çalıştır moduna geçin.

Factory I/O’da, sahneler bölümünden hazır bir fabrika sahnesi seçin. Örneğin, "Noktadan Noktaya Konveyör Sistemi" gibi basit bir örnekle başlayabilirsiniz. Siemens S7-PLCSIM sürücüsünü seçip bağlanın ve yeşil onay işaretiyle bağlantıyı doğrulayın.

I/O’ları sahnede sürükleyerek eşleyin, TIA Portal’da Factory I/O sürücüsündeki etiketlerle aynı isimleri taşıyan PLC etiketlerini oluşturun. Basit kontrol mantığını, start/stop tutma lojikleri ile kurabilirsiniz.

​

### Teknik Özellikler

• PLC Modeli: Siemens S7-1200
• TIA Portal Sürümü: 17
• PLCSIM Şablon Versiyonu: V13-17
• Simülasyon Sahnesi: Noktadan Noktaya Konveyör Sistemi
• Sensörler: Başlangıç ve Bitiş Sensörleri
• Kontrol Mantığı: Start/Stop Tutma Lojikleri
• İletişim Tipi: PN/IE (Ethernet)

### Uygulama ve Sorun Giderme

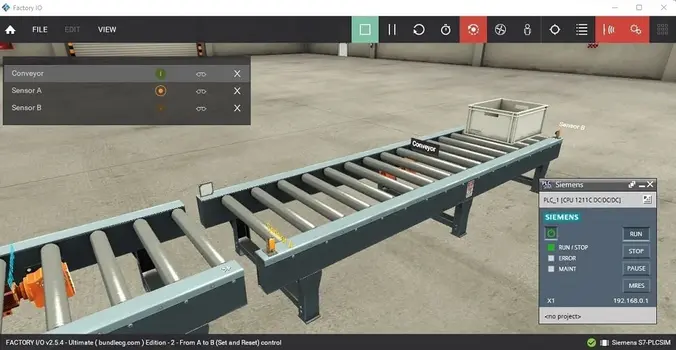

PLC programınızı derleyip PLCSIM’e indirip RUN moduna alın. Factory I/O’da 'Play' tuşuna basarak simülasyonu başlatın. Konveyör, sensörlerin tetiklenmesine bağlı olarak çalışıp duracaktır.

Eğer proje beklendiği gibi çalışmıyorsa; I/O adres eşleşmelerini, giriş-çıkış uyumsuzluklarını ve PLC’nin çalışma modunu kontrol edin. TIA Portal’ın tanılama araçları ve Factory I/O’nun görsel göstergeleri bu aşamada yardımcı olur.

### Performans Dikkat Edilmesi Gerekenler

Sanal PLC kullanımında donanım olmamasına rağmen, simülasyonun güncelleme hızı, tarama zamanı ve program yapısı önemlidir. PLC’nin tarama süresi ve Factory I/O’nun güncelleme hızı uyumlu olmalıdır; aksi takdirde gecikmeler veya yanlış tetiklemeler yaşanabilir.

### Sonuç

Sanal Siemens S7-1200 PLC ile Factory I/O kullanmak, gerçek makinelerle çalışmadan önce otomasyon mantığını geliştirme ve test etme imkanı sunar. Fiziksel donanım ihtiyacını kaldırarak öğrenmeyi hızlandırır ve uygulama hazırlığını artırır.

Daha fazla PLC markası ve diğer simülasyon örnekleri için farklı kaynakları inceleyebilirsiniz. Otomasyon dünyasındaki gelişmeler ve öğretici içeriklerle güncel kalmaya devam edin.
