ASMPT'den SMT Hatları İçin Yeni Nesil Otomasyon
ASMPT, DEK TQ yazıcı platformu için geliştirdiği otomatik kurulum değiştirme seçeneğiyle SMT üretim hatlarında şablon ve sıyırıcı değişimini baştan sona dönüştürüyor. Bu yenilikçi sistem, manuel müdahaleyi minimuma indirerek operatörlerin makine başında geçirdiği süreyi önemli ölçüde kısaltıyor.
⚙️ Sistem Nasıl Çalışıyor?

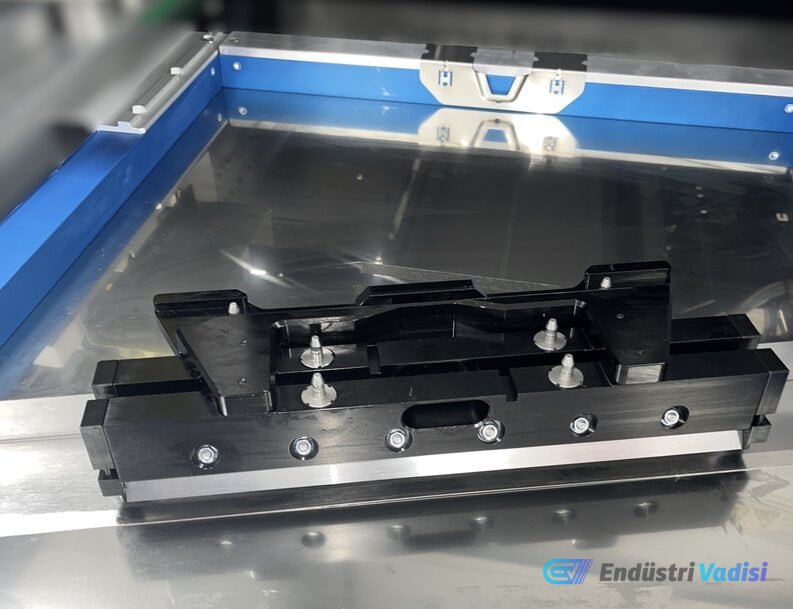

Yeni sistemde, şablon ve sarf malzeme kartuşu (sıyırıcıları içeren) önceden birleştirilmiş bir konfigürasyon olarak hazırlanıyor. Operatörler bu birleşik düzeneği doğrudan makineye yüklüyor. Yazıcı kafası, sensör teknolojisi sayesinde sıyırıcıları ve kartuşu otomatik olarak tanıyor, mekanik olarak devreye alıyor ve baskı işlemine başlıyor.
Üretim sırasında sarf malzeme ünitesi baskı alanında kalıyor. Değişim anında ise, kalan lehim pastası rulosu doğrudan yeni şablona aktarılıyor. Entegre bir kamera barkod okuyucu, kurulumun doğru olduğunu teyit ediyor.
⏱️ Zaman ve Verimlilikte Büyük Kazanç
Geleneksel manuel değişimler yaklaşık dört dakika sürerken, operatörlerin sıyırıcıları ve şablonları çıkarması, destek pimlerini kontrol etmesi ve hizalamayı manuel olarak yapması gerekiyordu. Otomatik süreçle birlikte, manuel müdahale sadece 30 saniyeye iniyor! Operatörler sadece erişim kapağını açıyor, yazıcı kafasının bıraktığı kullanılmış şablon ve sıyırıcıları alıyor, önceden yapılandırılmış yeni düzeneği yerleştiriyor ve kapağı kapatıyor.
- Manuel Değişim: Yaklaşık 4 dakika
- Otomatik Değişim: Yaklaşık 30 saniye
🔒 Süreç Güvenilirliği ve Donanım
Otomatik değişim, "poka-yoke" (hata önleme) standartlarına uygun bir adaptör sayesinde yanlış montajı engelliyor. Otomatik sıyırıcı alımı ise tekrarlanabilir değişim döngüleri sağlıyor. ASMPT SMT Çözümleri Kıdemli Ürün Müdürü Martin Moggeridge, "Lehim pastası baskısı, bir SMT hattında operatörlerin yoğun katılımını gerektiren süreçlerden biridir. Yeni, yenilikçi otomatik kurulum değiştirme çözümümüzle, manuel yardıma olan ihtiyacı önemli ölçüde azaltırken, operatör hataları riskini de düşürüyoruz," diyor.

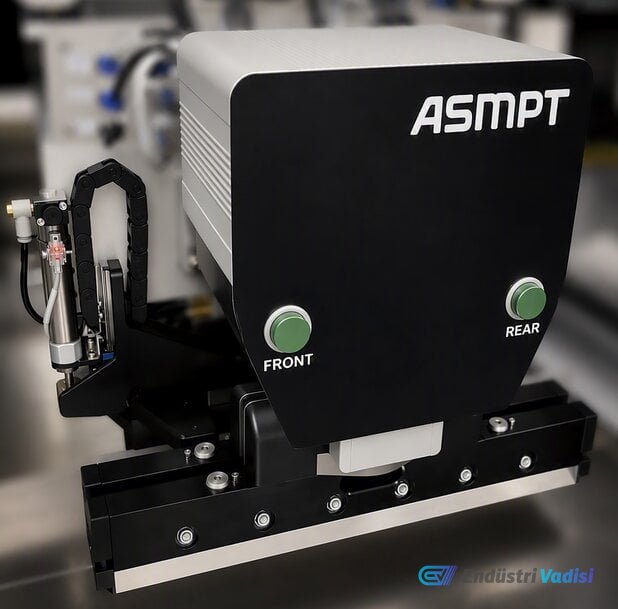

Otomatik değişim seçeneği için donanım bileşenleri arasında özel bir baskı kafası, sıyırıcılar, sarf malzeme kartuşu, bir adaptör modülü ve işletim yazılımı bulunuyor. Bu sistem, yeni DEK TQ ünitelerinde bir yapılandırma seçeneği olarak sunulurken, mevcut kurulumlar için bir yükseltme kiti olarak da temin edilebiliyor.
🔬 Teknik Detaylar
Yüksek karışımlı veya yüksek hacimli yüzey montajında lehim pastası baskısı, baskı kafası hizalama doğruluğu, sıyırıcı basınç tutarlılığı ve açıklık bırakma mekaniği açısından kritik öneme sahiptir. Bu sınıf SMT şablon yazıcıları genellikle yüksek yoğunluklu ara bağlantı alt tabakaları için tasarlanmış hizalama yetenekleriyle çalışır ve genellikle ±12.5 mikron civarında hizalama derecelerini 2 Cpk'de korur. Endüstriyel şablon çerçeveleri, 29 inçe kadar standart boyutları barındırır ve genellikle 80 ila 150 mikrometre arasında değişen folyo kalınlıklarını destekler. Sıyırıcının açıklığa otomatik olarak bağlanması, lehim pastası rulosunu ortam koşullarından (temiz oda sıcaklığı ve nem değişimleri gibi) izole eder. Bu, manuel müdahaleler sırasında pasta reolojisini değiştirebilecek ve solvent buharlaşmasını hızlandırabilecek etkileri önler.
