Endüstriyel otomasyonun kalbinde, hassas ölçüm ve veri toplama giderek daha kritik hale geliyor. Özellikle test tezgahları ve veri toplama uygulamalarında, mevcut kontrol mimarilerine entegre edilmiş yüksek hassasiyetli ölçüm teknolojisi, veri kalitesini zirveye taşıyor. Bu alandaki en son gelişmelerden biri, harici ölçüm amplifikatörlerine ihtiyaç duymadan, gerilim ve enerji verilerinin zaman senkronizasyonlu olarak elde edilmesini sağlayan entegre PC tabanlı çözümler.
─────────────────────────
💡 Ölçeklenebilir Ölçüm Altyapısı ve Fieldbus Entegrasyonu
Günümüzün karmaşık endüstriyel süreçleri, büyük veri hacimlerinin gerçek zamanlı ve senkronize iletimini zorunlu kılıyor. IP20 ve IP67 koruma sınıflarındaki donanım ve yazılım modüllerinin birleşimi, esnek bir ölçeklenebilirlik sunuyor. Yüksek hızlı fieldbus EtherCAT, bu altyapının temelini oluştururken, daha yüksek bant genişliği gereksinimleri için EtherCAT G gibi gigabit varyantlarıyla genişletilebiliyor. TwinCAT kontrol yazılımına tam entegrasyon sayesinde, bağlı sensörler doğrudan otomasyon sisteminin kontrol yazılımı içinden ihtiyaçlara göre yapılandırılabiliyor.
─────────────────────────
🔋 Batarya Üretimi ve Hidrojen Endüstrisi için Hücre Gerilimi Ölçümü
Bu mimarinin önemli uygulama alanlarından biri, elektrikli mobilite ve yakıt hücrelerinin üretimi. Akülerde veya hidrojen yakıt hücrelerinde tek tek hücre gerilimlerinin yüksek çözünürlüklü kısa ve uzun vadeli izlenmesi için özel EtherCAT Terminalleri kullanılıyor. EL3008-0003 (sekiz adet artı eksi üç volt için) ve EL3008-0005 (sekiz adet artı eksi beş volt için) analog giriş terminalleri, CAT II ölçüm kategorisinde bin beş yüz volta kadar yığılmış gerilimlerin elde edilmesini destekliyor. Kademeli kablolama, büyük hücre yığınlarını izlerken kurulum çabasını önemli ölçüde azaltıyor.
─────────────────────────
⚡ Şebeke Analizi ve Dağıtık Durum İzleme
Dijital tedarik zinciri içindeki şebeke analizi ve enerji yönetimi için, EL3475 EtherCAT Terminali, SCL6xxx serisi düşük sinyalli ayrık çekirdek akım trafolarıyla birlikte kullanılıyor. Bu kombinasyon, ilgili tüm elektriksel özellikleri yakalayarak hassas şebeke analizi sağlıyor. Elektronik isim plakaları ve önceden monte edilmiş kablolar, yapılandırma hatalarını en aza indiriyor ve mevcut sistemlerin sonradan donatılmasını kolaylaştırıyor. Toplanan enerji verileri, doğrudan bus sistemi aracılığıyla üst düzey analiz araçlarına ve bulut ortamlarına aktarılabiliyor.
Makine üzerinde doğrudan dağıtık durum izleme ve dinamik konum takibi için, sağlam IP67 modülü EP3751-0260 kullanılıyor. Bu EtherCAT Box, üç eksenli bir ivmeölçeri üç eksenli bir jiroskopla birleştiriyor. Yirmi bit çözünürlük ve dört kilohertz örnekleme hızıyla sistem, dönme hareketlerini ve titreşimleri hassas bir şekilde kaydediyor. Muhafazanın mekanik şok, titreşim ve EMC direnci, aşırı çevre koşullarında güvenilir çalışmayı garanti ediyor ve otomotiv veri ekosisteminde veri tutarlılığını sağlıyor.
─────────────────────────
🔬 PC Tabanlı Ölçümün Avantajları

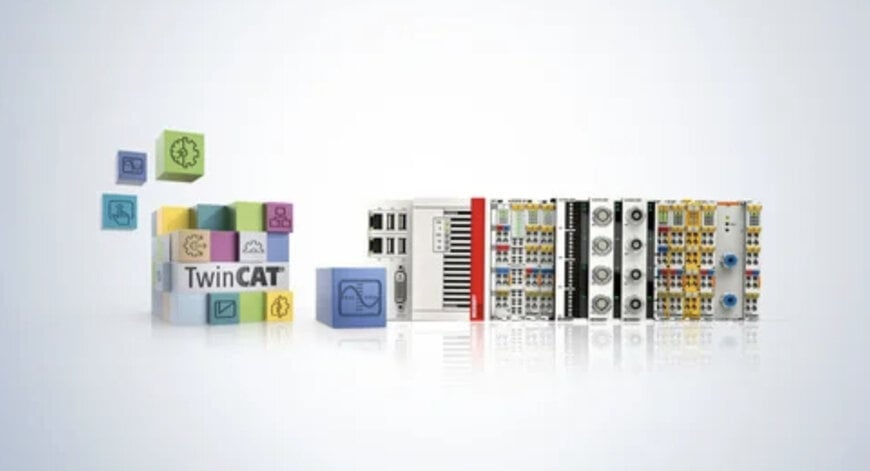

Endüstriyel ölçüm teknolojisi ve veri toplama alanında, PC tabanlı sistemler, geleneksel ölçüm sistemlerinin aksine, ayrı ölçüm amplifikatörleri ve özel yazılım lisansları gerektirmeyen entegre bir yaklaşım sunuyor. Bu yaklaşım, ölçüm teknolojisini doğrudan DIN rayına standart bir giriş/çıkış modülü olarak veya sahada dağıtık olarak konumlandırarak donanım silolarını ortadan kaldırıyor.
Hücre gerilimi ölçüm terminalleri ile bin beş yüz volta kadar yığılmış gerilimlerin elde edilmesi, modern tahrik mimarilerinin sekiz yüz volt ve üzeri gerilim seviyelerini kullandığı binek araçlar için yüksek voltajlı bataryaların test edilmesinde önemli bir kriter. Özel batarya yönetim test tezgahlarına kıyasla, kademeli EtherCAT kablolaması sistem maliyetlerini düşürüyor ve merkezi kontrolöre veri iletim gecikmesini azaltıyor.
Dağıtık titreşim izleme için, IP67 muhafazasında bir ivmeölçer ve jiroskop kombinasyonu, dört kilohertz örnekleme hızı ve yirmi bit çözünürlükle, dönme konum değişiklikleri olmadan sadece titreşim genliklerini kaydeden standart durum izleme sistemlerine göre fonksiyonel avantajlar sunuyor. Bu yüksek entegrasyon yoğunluğu, hareketli makine parçalarındaki gerekli sensör başlıkları ve kablo sayısını azaltarak, zorlu endüstriyel ortamlarda mekanik arıza olasılığını düşürüyor.
