## Hassas Hareket Kontrolünde Hareket Profili Seçimi

Hareket profili tasarımı, motor tahrikli eksenlerin otomasyon makinelerinde ne kadar hassas ve verimli hareket edeceğini belirler. Bu durum, robotik, yarı iletken işleme ve laboratuvar otomasyonu gibi sektörlerde titreşim, pozisyon doğruluğu ve çevrim sürelerini doğrudan etkiler.

### Hareket Profili Matematiği ve Endüstriyel Otomasyon

Hareket profili, motor ekseni boyunca zaman içinde pozisyon, hız ve ivmenin nasıl değiştiğini tanımlar. Endüstriyel otomasyonda bu, genellikle enkoder veya sensörlerden alınan geri bildirim ile konum doğruluğunu koruyan kapalı döngü sistemlerde kullanılır.

Modern hareket kontrolcü ve servo sürücüler; hareket mesafesi, maksimum hız ve ivme gibi sınırları dikkate alarak otomatik olarak trajeler oluşturabilir. Ancak sadece bu otomatik profillere güvenmek, aşım, titreşim, pozisyon sapması veya yerleşme süresinin uzaması gibi istenmeyen etkiler yaratabilir.

Mühendislerin hareket profillerinin matematiksel yapısını anlaması, devreye alma ve optimizasyon aşamalarında performans parametrelerinin hassas ayarlanmasına imkan verir. Böylece devreye alma süresi kısalır ve üretim ortamlarında uzun vadeli stabilite sağlanır.

### Trapezoidal ve S-Eğrisi Trajektori Arasındaki Dengeler

Endüstriyel makinelerde en yaygın hareket şekillerinden biri, nokta-noktaya hareket yöntemidir. Bu yöntemde eksen, hareketsiz durumdan hızlanır, sabit hızda hareket eder ve hedef pozisyonda yavaşlar.

• Trapezoidal hareket profili: Lineer hızlanma, sabit hız ve lineer yavaşlama olmak üzere üç aşamadan oluşur. Hızlanma anlık değişir ve hareket süresi minimuma indirilir.
• Üçgen hareket profili: Sabit hızlı aşamayı kaldırarak hareket süresini daha da kısaltır.

Ancak bu profillerde ani değişen ivmelenmeler (jerk) titreşime ve osilasyona yol açabilir, bu da pozisyon hataları ve aşım riskini artırır. Bu sorunları dengelemek için ek yerleşme süreleri gerekir. Ayrıca yüksek jerk mekanik strese ve bakım ihtiyacının artmasına sebep olabilir.

S-eğrisi hareket profilleri, ivmelenmeyi yumuşatmak için yedi aşamalı geçişler sunar ve jerk etkisini azaltarak stabiliteyi artırır. Trapezoidal profillere kıyasla daha uzun süre erteleme yapmaz ve toplam çevrim süresinde verimlilik sağlar.

### Yük ve Proses Özelliklerine Göre Profil Ayarı

Hareket profili seçimi, uygulamanın özelliklerine bağlıdır:

• Yüksek hızlı pick-and-place sistemleri: Kısa ivmelenme yumuşatma fazı (genellikle %5-15), hız öncelikli ve kabul edilebilir titreşim seviyeleriyle tercih edilir.
• Hassas materyallerle çalışan sistemler: İvmenin daha da yumuşatılması, özellikle medikal sıvı sistemi gibi hassas proseslerde titreşim ve bozulmayı azaltır.

Sinüzoidal hareket profilleri ise standart S-eğrilerindeki lineer ivmelenme rampalarını, sinüs fonksiyonlarından türetilen sürekli eğrilerle değiştirerek jerk oranını daha da düşürür.

### CNC Sistemlerinde Özel Trajektori Geliştirme ve Feedforward Kontrol

Bazı uygulamalarda, özellikle CNC makinelerinde, profil yük ve motor özelliklerine göre önceden hesaplanıp hareket vektör tabloları halinde saklanabilir. Bu tablolar, pozisyon hatası oluşmadan önce düzeltici komutları gönderen feedforward parametrelerini de içerebilir. Bu yöntem hız ve hassasiyet gerektiren uygulamalarda cevap süresi ve doğruluğu artırır.

### Motion Profil Optimizasyonunda Denge

Hareket profili optimizasyonunda jerk, hareket süresi ve mekanik faktörler (atalet, sürtünme, yapısal uyum) dengelenmelidir. Bu parametreler genellikle devreye alma aşamasında netleşir ve ayarlamalar iteratif yapılır.

### Çoklu Trajektori Modellerini Destekleyen Kontrol Platformları

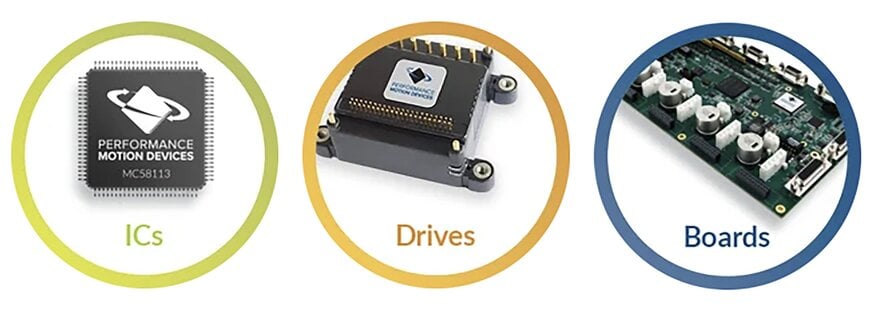

PMD (Performance Motion Devices) gibi üreticiler, trapezoidal, S-eğrisi ve sinüzoidal trajektorileri destekleyen kontrolör, sürücü ve konumlandırma cihazları sunar. Bu sistemler, C-Motion® kontrol yazılım kütüphanesi ile medikal, laboratuvar otomasyonu, yarı iletken ekipman ve robotik uygulamalarda hareket geliştirmeyi destekler.

INMOCO, karmaşık hareket uygulamalarında konum hassasiyeti ile makine verimliliği arasında denge sağlamak için mekanik mühendislik ve donanım desteği hizmetleri sunmaktadır.

---
