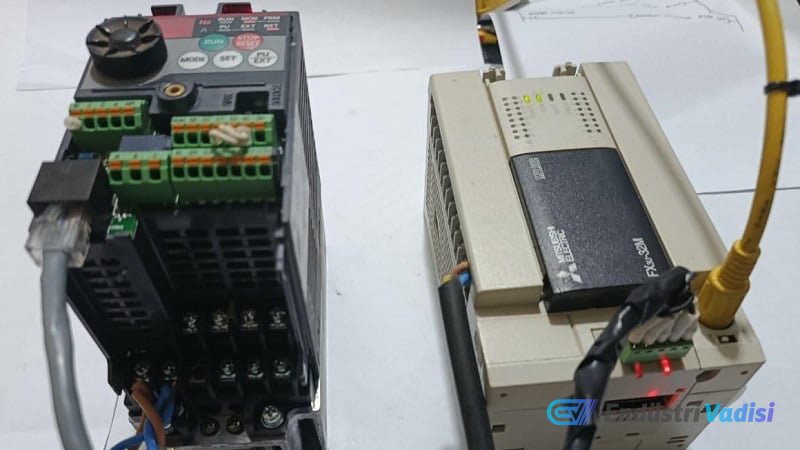

Mitsubishi FX3U PLC ile FR-D700 invertör arasında FX3U-485-BD haberleşme kartı kullanarak RS-485 iletişimi kurulumu bu rehberde anlatılıyor. Ladder mantığıyla hız kontrolü ve sistem izleme sağlanabiliyor.
Endüstride motor kontrolü genellikle ayrı dijital ve analog kablolar yerine dijital haberleşme ile yapılır. RS-485 gibi seri bir ağ yöntemiyle PLC ve VFD doğrudan bağlanır. Bu da kablolamayı sadeleştirir, teşhisi kolaylaştırır ve motor hız kontrolünü doğrudan PLC'den yapmanızı sağlar.
### Haberleşme Donanımı ve Bağlantı

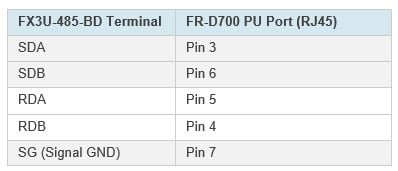

Örnek sistemde FX3U PLC’nin FX3U-485-BD genişleme kartı kullanılır. Bu kart, korumalı bükümlü çift kablo ile seri iletişimi mümkün kılar ve FR-D700 gibi sahadaki cihazlara bağlanır. VFD ise dahili RS-485 arayüzü ile Mitsubishi protokolü ve Modbus komutlarını destekler. Doğru bağlantı için SDA ve SDB diferansiyel sinyal çiftleri ile SG toprak referansını kullanmak gereklidir.
### Teknik Özellikler
- PLC modeli: Mitsubishi FX3U
- İletişim kartı: FX3U-485-BD
- İnvertör modeli: FR-D700
- Haberleşme standardı: RS-485, 8 pini RJ45 konnektör (Not: RS-232/RS-485 genelde 6 pin RJ12 değildir)
### VFD Parametre Konfigürasyonu
İnvertör üzerindeki Pr.160 parametresi 0 yapılarak iletişim parametrelerine erişim açılır. Pr.77 ise 2 yapılarak yeni ayarların kabulü sağlanır. Ardından seri haberleşme ayarları PLC ile uyumlu şekilde yapılandırılır. Bu ayarların uygulanması için SET tuşuna basılmalı ve ardından invertör enerji kesilip tekrar verilmelidir. Başlangıçta ‘‘NET’’ göstergesi inverterin haberleşmeye hazır olduğunu gösterir.
### PLC Haberleşme Ayarları
PLC tarafında özel D8120 registerı kullanılarak FX3U-485-BD kartının seri formatı belirlenir. Bu, haberleşme kanalını ve hız/parite/bit gibi parametreleri tanımlar. Örneğin H8097 kodu 9600 bps, RS-485, 8 bit, çift parite ve 1 stop biti olarak ayarlamaya yarar.
### Haberleşme Yöntemleri
- Geleneksel yöntem: Ladder mantığı ile D8120 registerına MOV komutu gönderilir.
- Modern yöntem: PLC parametrelerinde doğrudan haberleşme ayarları yapılır, ladder kullanılmaz.
Her iki yöntemde yalnızca biri tercih edilmeli, karışıklık önlenmelidir. Ayrıca, invertör komutları için ‘‘Non-Procedural’’ protokol seçilmeli ve PLC ile invertör ayarlarının tam uyumu kontrol edilmelidir.
### Motor Hız Okuma/Yazma Mantığı
Mitsubishi PLC’lerde frekans okuma/yazma işlemi:
- M8012 gibi zaman tabanlı sinyal ile sıra takip eder.
- M8029 gibi olay tabanlı senkronizasyon ise çoklu sistemler için tercih edilir.
Yukarıda örnekte M8012 kullanılarak sayaç tetiklenir ve kontrol mantığı adım adım ilerler.
### İnvertör Komutları
Üç ana fonksiyon:
- IVWR: Frekans yazma (örn. D20 registerından frekans değeri alınır)
- IVDR: Sürüş komutları (ileri, geri, durdur) D10 kontrol registerından yönetilir
- IVRD: Frekans geri bildirim okuma (D100 registerına veri kaydı)
Her komutun parametreleri ve adresleri detaylı biçimde ayarlanır.
### Sistem Testi ve Sorun Giderme

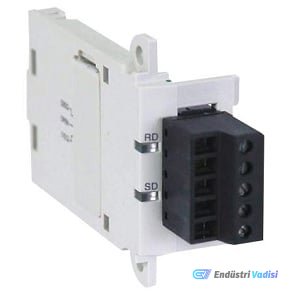

İletişim kurulduğunda FX3U-485-BD board üzerindeki SD ve RD LED’ler yanıp söner. Yalnızca SD yanıyorsa cevap alınamamaktadır; bu durum ters kablolama, yanlış adres veya ayar sorunlarına işaret eder.
Motor kontrol komutları M10 ve M11 tetiklenerek frekans ve çalıştırma komutları gönderilir. D200 registerındaki frekans değeri ve RUN LED durumu takip edilerek sorunsuz çalışma teyit edilir.
### Sonuç
Farklı üreticilerde RS-485 uygulamaları değişiklik gösterebilir ancak temel prensipler benzerdir. Haberleşme sorunlarının büyük çoğunluğu fiziksel bağlantı ve protokol uyumsuzluklarından kaynaklanır, mantık hatalarından değil.
Bu rehber, Mitsubishi FX3U PLC ile FR-D700 invertör arasında RS-485 iletişim kurarak motor hız kontrolü ve sistem izleme kurulumunu kapsamlı biçimde özetler.
