✨ Uzun Menzilli Endüstriyel Uygulamalarda Optik Kararlılık Sorunlarına Son!
Fabrika otomasyonunda optik mesafe algılama, hedef malzemelerin açık, koyu veya parlak yüzeyler arasında değişmesi ya da ışın eksenine göre dik açılar sunması durumunda sıkça operasyonel sınırlamalarla karşılaşır. Otomatik elleçleme, paketleme hatları ve metal işleme gibi alanlarda, tutarsız optik yansıma genellikle ölçüm sapmalarına veya sinyal kesintilerine neden olur. Bu durum, işletmeleri pahalı harici reflektörler veya karmaşık mekanik iyileştirmeler kullanmaya zorlar. SensoPart, DTECT Distance serisini FT 55 uçuş süresi (ToF) lazer sensörleriyle genişleterek bu kararlılık sorununu çözüyor. Kompakt sensör formatlarında uçuş süresi çalışma prensiplerinin kullanılması, mesafe ölçümünü hedef renginden ve yüzey yansımasından bağımsız hale getirerek bu sorunu ortadan kaldırıyor.
💡 Çalışma Prensibi ve Ölçüm Kararlılığı
Uzun menzilli konum izlemede operasyonel zorluk, hedefe monte edilmiş reflektörlere ihtiyaç duymadan sinyal sürekliliğini sağlamaktır. Geleneksel dağınık üçgenleme sensörleri, geometrik kısıtlamalar ve yüzey özelliklerine duyarlılık nedeniyle uzun mesafelerde zorlanır. SensoPart FT 55 serisi, doğrudan uçuş süresi (ToF) ölçümünü uygulayarak bu gereksinimi karşılar. Bir ToF mimarisinde, cihaz darbeli lazer ışığı yayar ve ışık emisyonu ile hedeften iç alıcı fotodiyota geri yansıması arasındaki süreyi hesaplar. Mesafe belirlemesi, üçgenleme açısına değil, kesinlikle ışık hızına dayandığı için, hedefler mat siyah, yüksek kontrastlı veya farklı açılarda yönlendirilmiş olsa bile ölçüm doğruluğu sabit kalır.
Harici reflektör dizileri olmadan doğrudan tarama sensörleri olarak çalışan bu üniteler, yakın mesafeden 15 metreye kadar çalışma aralıklarını kapsar. Bu temassız tasarım, mekanik tasarım mühendisliğini basitleştirir ve makine titreşimi veya operasyonel aşınmadan kaynaklanan hizalama bakım sorunlarını önler. Entegre bir Sınıf 1 lazer kaynağı sayesinde güvenli entegrasyon desteklenir, bu da sürekli çalışma sırasında harici lazer koruması, koruyucu muhafazalar veya özel güvenlik kilitlerine olan ihtiyacı ortadan kaldırır.
⚙️ Endüstriyel Entegrasyon ve Sinyal Mimarisi
Sürekli döngü kontrolü, bobin çözme ve aşamalandırma lojistiği, heterojen kontrolör ortamlarına uyum sağlamak için uyarlanabilir arayüz mimarileri gerektirir. FT 55 serisi, farklı çıkış konfigürasyonları aracılığıyla bu entegrasyon gereksinimlerini karşılar:
- FT 55-RLAP-15-PNSIL-L5 Modeli: Analog akım çıkışı, bir dijital anahtarlama çıkışı ve analog proses izleme için yardımcı bir kontrol girişi sunar.
- FT 55-RLAP-15-PNSUL-L5 Modeli: Dijital anahtarlama çıkışı ve kontrol girişi ile birlikte analog voltaj çıkışı sağlar.
- FT 55-RLHP-15-2PNSL-L5 Modeli: İki bağımsız parametrelendirilebilir anahtarlama çıkışı ve bir dijital giriş ile özellikle varlık algılama görevleri için yapılandırılmıştır.
Tüm varyantlar, IO-Link 1.1.4 standardına uygun dijital iletişimi içerir. Otomatik üretim ağlarında, bu dijital protokol, uzaktan parametre atamasına, mutlak mesafe değerlerinin sürekli iletimine ve genişletilmiş teşhis telemetrisinin doğrudan üst düzey programlanabilir mantık denetleyicilerine (PLC'ler) gönderilmesine olanak tanır. IO-Link aracılığıyla saha teşhisi, operasyonel sorun gidermeyi azaltır ve manuel öğretmeye gerek kalmadan otomatik parametre yeniden yüklemesine izin vererek sensör değişimini kolaylaştırır.
🎯 Hedef Uygulama Senaryoları ve Proses Faydaları
Uzun çalışma menzili ve yüzey toleransının birleşimi, FT 55 platformunu farklı fabrika üretim iş akışlarında uygulanabilir kılar:

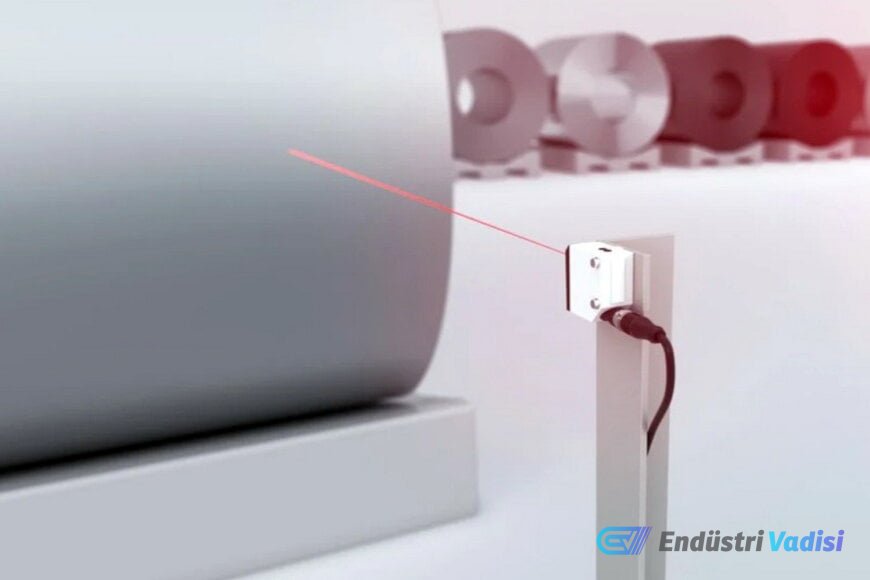

- Bobin Çözme ve Web Gerdirme: Metal damgalama ve dönüştürme ekipmanlarında, sürekli bobin çapı izleme, geniş ölçüm zarfları boyunca düzgün analog geri bildirim gerektirir. Sensör, değişen metal parlaklığına veya düzensiz dış sargılara karşı doğrudan okuma yaparak, sürekli beslemeleri koruyan kapalı döngü motor hızlanma ayarlamalarını sağlar.
- Sarkma ve Döngü Kontrolü: Otomatik tel, sac veya tekstil elleçlemede, istasyonlar arasında malzeme biriktirme döngülerinin korunması mekanik stresi önler. 15 metrelik menzil, hareketli mekanik ekipmandan uzak bir konumlandırmaya izin verirken güvenilir sinyal takibi sağlar.
- Parça Aşamalandırma ve Varlık Algılama: Otomatik depolama ve paletleme sistemleri genellikle karışık parti ambalajlarını yönetir. Çift anahtarlamalı varyant, bağımsız algılama eşiklerine izin vererek, yüksek raflı konveyörlerde hem yük varlığını hem de kritik boşlukları doğrular.
🔍 Ek Bilgiler
Standart 50 x 50 mm kompakt gövde sınıfındaki lazer mesafe algılama, endüstriyel otomasyonda hayati bir segmenti temsil eder. Tarihsel olarak, reflektörler olmadan 10 metrenin üzerindeki çalışma mesafelerine ulaşmak, daha büyük kasa formatları (80-100 mm derinliği aşan standart blok veya silindirik tasarımlar gibi) gerektiriyordu. Endüstriyel lojistik ve makine yapımında, kompakt optik sensörler tipik olarak 0.05 m ile 10 m arasında ölçüm aralıkları sağlar ve bu gövde zarfında 15 m doğrudan tarama yetenekleri, dağınık uçuş süresi cihazları için üst sınırı temsil eder.
IO-Link 1.1.4 iletişim profiline uyum, cihazı IEC 61131-9 standartlarıyla hizalar ve Avrupa makine direktifleri ile akıllı üretim konsorsiyumları tarafından belirlenen yaygın Endüstri 4.0 birlikte çalışabilirlik gereksinimlerini karşılar. Karşılaştırılabilir kompakt dağınık lazer mesafe sensörleriyle (Sick DT50/DS50 veya Pepperl+Fuchs VD50 serisi gibi) yapılan kıyaslamalarda, cihaz seçimi reflektörler olmadan maksimum menzil, ortam ışığı bastırma ve fiziksel montaj ayak izleri üzerine odaklanır. IEC/EN 60825-1 uyarınca Sınıf 1 lazer diyotlarının dahil edilmesi, özel lazer koruma görevlilerine ihtiyaç duymadan erişilebilir üretim hatlarında personel güvenliği uyumluluğunu sağlar.
