Schaeffler'den Makine Takımları İçin Yüksek Performanslı Çözümler
Schaeffler, modern makine takımlarında hassasiyet, dinamizm ve enerji verimliliğini artıran yenilikçi VCM iş mili yatakları ve L7 lineer motorlarını tanıttı. Bu yeni mekanik ve mekatronik sistemler, endüstriyel kesme ve otomasyon teknolojisinde operasyonel verimliliği ve işleme kalitesini artırmak için tasarlandı.
Endüstriyel Üretimde Karşılaşılan Zorluklar
Günümüz endüstriyel üretimi, mikrometre aralığında işleme doğruluğunu sağlarken çevrim sürelerini minimize etme baskısı altında. Metal kesme gibi sürekli yük altındaki uygulamalarda, mekanik bileşenler konumlandırma hassasiyetinden ödün vermeden aşırı termal ve mekanik etkilere dayanmak zorunda. Yüksek proses kuvvetleri ve ek tahrikli takım eksenlerinin entegrasyonu, olağanüstü eğilme rijitliği, yüksek dinamizm ve optimum termal yönetim sergileyen tahrik sistemleri gerektiriyor.
Hibrit Yatak Teknolojisi: İş Milleri ve Takım Eksenleri İçin Gelecek

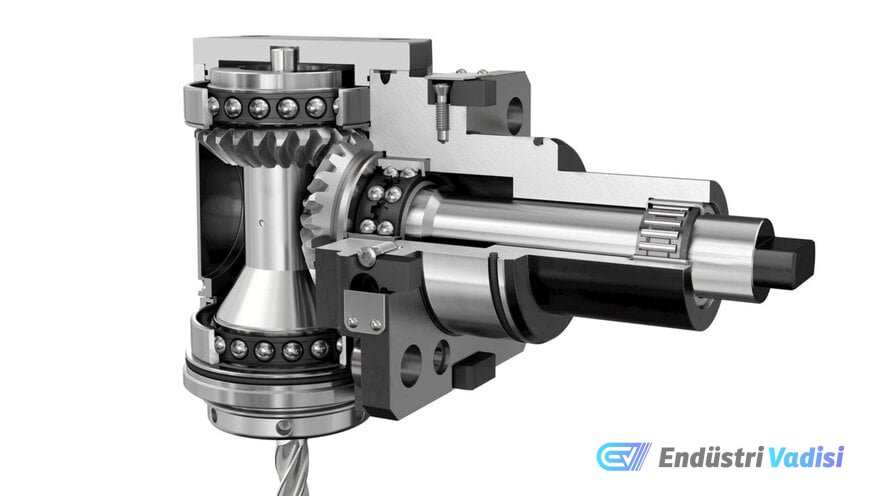

Bu yapısal gereksinimleri karşılamak için hibrit yatakların kullanımı, ana iş millerinden kısa stroklu uygulamalardaki besleme iş mili yataklarına kadar genişliyor. Schaeffler'in VCM iş mili yatakları, toz metalurjik yüksek performanslı yatak çeliği Vacrodur'dan yapılmış halkaları seramik yuvarlanma elemanlarıyla birleştiriyor. Bu malzeme konfigürasyonu, en olumsuz tribolojik ve mekanik koşullar altında bile yüksek aşınma direnci ve operasyonel güvenilirlik sağlıyor. Makine kontrollerinde entegre yardımcı eksenler olarak görev yapan tahrikli takımlar için Schaeffler, PTB serisi hassas iş mili yatakları sunuyor. Bu P4 hassasiyet sınıfı yataklar, 10 ila 50 milimetre şaft çapları için üretiliyor ve zorlu işleme adımlarının hassas yönlendirilmesini sağlıyor.
Yüksek Dinamik Döner Eksenler İçin Doğrudan Tahrikler ve Hassas Yataklar
Döner transfer işlemede, hızlı ve hassas dönme hareketleri kritik öneme sahip. RIB serisi tork motorlarını YRTC döner eksen yataklarıyla birleştirerek, tesis mühendisleri iş parçası konumunu kesme sırasında mikrometre aralığında tamamen elektriksel olarak tutan doğrudan tahrikler gerçekleştiriyor. Bu elektromanyetik tutma prensibi, mekanik sıkıştırma elemanlarını ortadan kaldırıyor ve üretken olmayan süreleri önemli ölçüde azaltıyor. Çift sıralı eğik bilyalı iğneli rulman XZU, lazer döner kafaları ve hafif işleme için tasarlandı. Düşük kesiti ve son derece düzgün sürtünme torku sayesinde, son derece kısıtlı kurulum alanlarında yüksek eğilme rijitliği sunuyor.

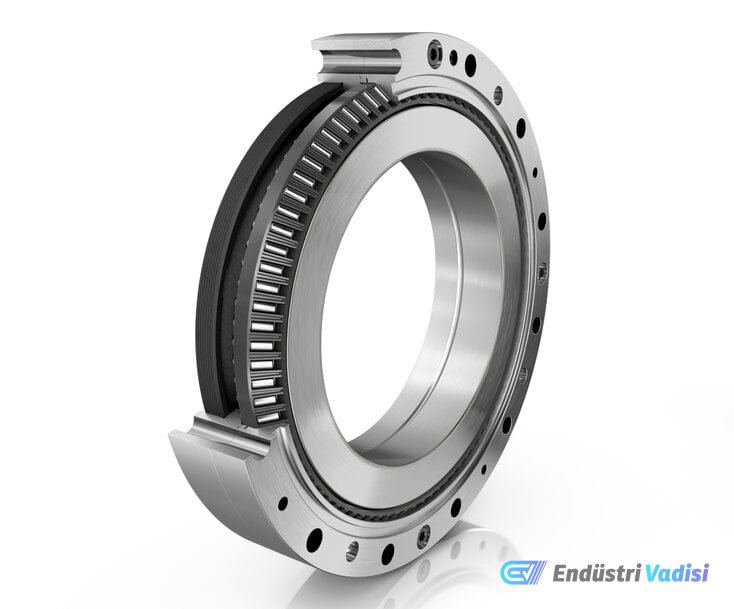

Otomasyondaki çevresel döner eksenler için, Schaeffler, uzun ömürlü ve düşük bakım gerektiren YRTA serisi çift etkili eksenel-radyal yatakları geliştirdi. YRTCG ve YRTAG varyantları, freze masaları ve döner eksenler için özel bir entegrasyon çözümü sunuyor. Bu yataklarda, harici dişliler doğrudan şaft puluna entegre edilerek müşterinin düz dişlisini gereksiz kılıyor. Bu mimari, gerekli kurulum alanını azaltıyor, sistem karmaşıklığını minimize ediyor ve montajı hızlandırıyor.
Profil Ray Kılavuzları ve L7 Lineer Motorlar: Besleme Eksenleri İçin Güç
İş parçası taşıma için lineer eksenler, sürtünmeyi artıran kısıtlama kuvvetlerini önlemek için bağlantı geometrilerinin toleranslarını ve form hatalarını telafi etmeli. Schaeffler, bu sorunu X düzenlemesindeki KLLT serisi dört sıralı profil ray kılavuzlarıyla ele alıyor. Sistem, tasarımcılara entegrasyon sırasında maksimum esneklik sağlamak için uzun, kısa, yüksek ve alçak versiyonlarda, flanşlı veya flanşsız sekiz farklı kılavuz arabası sunuyor.
Güç yoğunluğu, kompakt lineer doğrudan tahrikler için belirleyici faktör. Lineer tahrik teknolojisi alanında Schaeffler, optimize edilmiş bir tasarım aracılığıyla hem yüksek tepe kuvveti hem de düşük güç kaybı gibi temel endüstri gereksinimlerini tek bir motorda birleştiren L7 lineer motorlarını geliştirdi. Schaeffler Endüstriyel Otomasyon Küresel Sektör Lideri Ralf Moseberg, bu tür sistem iyileştirmelerinin önemini şöyle özetliyor: "Talep, sürekli yük altında hassas ve güvenilir çalışan, tüm makinenin verimliliğini, üretkenliğini ve hizmet ömrünü artıran çözümler için."
Teknik Detaylar ve Performans Karşılaştırmaları
L7 lineer motor serisi, 11.229 Newton'a kadar nominal kuvvet aralıklarına ulaşarak, önceki L1 serisi gibi 5.171 Newton'a kadar tepe kuvvetleri sunan önceki standartları aşıyor. Endüstri standardı karşılaştırmalarına göre, L7 motorları aynı tahrik kuvveti için %50'ye kadar daha düşük güç kaybı sağlıyor. Alternatif olarak, aynı termal güç kaybında %40'a kadar daha fazla nominal kuvvet sunuyorlar. Bu, tahrik sisteminin ısınmasını önemli ölçüde azaltıyor ve makinenin boyutsal doğruluğunu iyileştiriyor. VCM iş mili yatakları, geleneksel yuvarlanma yatağı çeliğinden daha yüksek sertlik ve sıcaklık direncine sahip Vacrodur çeliğinin kullanımıyla karakterize ediliyor. Bu yataklar, yüksek P4S hassasiyet sınıfında üretiliyor ve yüksek hızlı uygulamalarda rijitliği hassas bir şekilde kontrol etmek için çeşitli dinamik yük profilleri için uyarlanmış temas açılarıyla donatılıyor.
