Akıllı Sensörlerin Yükselişi ve Port Sıkıntısı
Günümüz üretim tesislerinde akıllı sensör ve aktüatörlerin yaygınlaşması, mevcut kontrol modüllerindeki iletişim kanallarını hızla dolduruyor. Bu fiziksel sınırlamayı aşmak için Murrelektronik, tek bir ana portu dört katına çıkaran IO-Link Çoğaltıcı'yı geliştirdi. Bu sayede kablolama ve donanım maliyetleri azalırken, makine seviyesinde daha fazla cihaz bağlanabiliyor.
Ölçeklenebilirlik Zorluklarına Yenilikçi Çözüm
Modern üretim hatlarında artan akıllı cihaz kullanımı, daha fazla veri bağlantı noktası gerektiriyor. Ancak mevcut IO-Link ana modüllerindeki port sayısı genellikle sınırlı. Yeni sensör veya aktüatör eklemek gerektiğinde geleneksel yaklaşım, ek ana modüller kurmak veya fieldbus düğümlerini genişletmekti. Bu durum, elektrik tasarımcıları ve sistem entegratörleri için önemli operasyonel ve ekonomik dezavantajlar yaratıyordu. Yeni modüller, kontrol panosunda yer kaplıyor, kablolama karmaşıklığını artırıyor ve maliyetleri yükseltiyordu. Murrelektronik'in IO-Link Çoğaltıcı'sı, bu sorunlara pratik bir çözüm sunuyor.
Çalışma Prensibi ve Port Çoğaltma Mimarisi

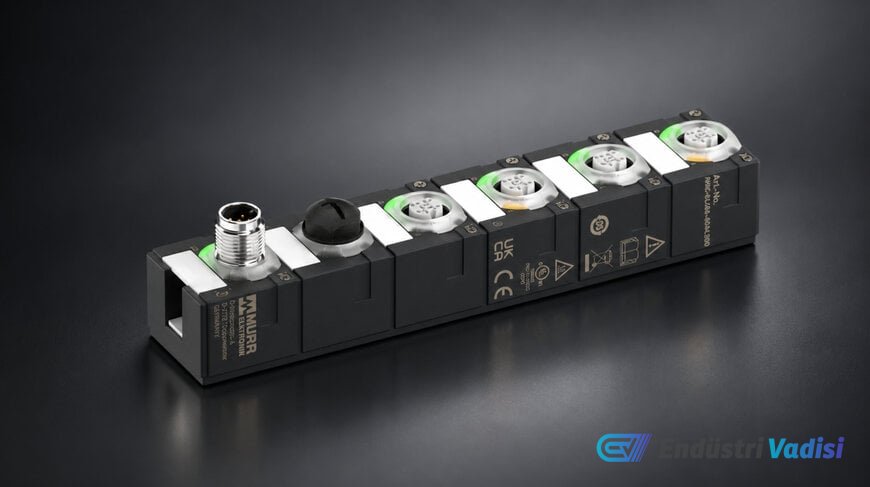

Murrelektronik'in IO-Link Çoğaltıcı'sı, merkezi olmayan otomasyon için tasarlanmış kompakt bir bileşen. Mevcut bir IO-Link ana portuna tak-çalıştır mantığıyla bağlanarak, bu portu dört bağımsız ve tam işlevli IO-Link portuna dönüştürüyor. Modül, noktadan noktaya seri veri için şeffaf bir yoğunlaştırıcı ve dağıtıcı görevi görüyor. Ana port tarafından sağlanan 32 baytlık IO-Link proses verisi, çoğaltıcının dört ikincil portu arasında esnek bir şekilde dağıtılarak, bant genişliği tahsisinin her bir cihazın özel gereksinimlerine göre ayarlanmasına olanak tanıyor.
Bu yapılandırma, iletişim standardının tüm işlevselliğini koruyor. Dört bağlı cihazdan gelen döngüsel proses verileri, döngüsel olmayan yapılandırma parametreleri ve teşhis bilgileri, üst düzey kontrol sistemi tarafından tamamen erişilebilir kalıyor. Veri şeffaflığının saha seviyesine kadar korunması, otomatik devreye almayı kolaylaştırıyor ve bakım sırasında arıza tespitini hızlandırıyor. Ayrıca, her porttaki LED durum göstergeleri, teknisyenlerin makine üzerinde anında görsel teşhis yapmasına olanak tanıyor.
Teknik Özellikler ve Kablolama Esnekliği 🔌
Modül, tek bir ana port üzerinden dört adede kadar standart IO-Link cihazının eş zamanlı bağlantısına izin vermenin yanı sıra, esnek sinyal yapılandırma seçenekleri sunuyor. IO-Link iletişimi yerine, dört port sekiz adede kadar standart dijital girişi almak veya dört adede kadar dijital çıkışı sürmek için kullanılabilir.
Ağ topolojisinin fiziksel uzantısı da önemli bir teknik özellik. IO-Link standardına göre, bir ana ve bir cihaz arasındaki korumasız kablonun maksimum uzunluğu 20 metre ile sınırlıdır. IO-Link Çoğaltıcı, ana ve uç cihaz arasında aktif bir ara tekrarlayıcı istasyon görevi görerek, IO-Link ana ile çoğaltıcı arasında 20 metreye kadar ve çoğaltıcı ile bağlı sensör veya aktüatör arasında ek 20 metreye kadar kablo uzunluğuna izin verir. Toplam mesafeyi 40 metreye kadar ikiye katlamak, büyük makinelerde veya dağıtılmış sistemlerde kabloları yönlendirirken daha fazla tasarım özgürlüğü sağlar.
Kompakt gövde, toz, su jetleri ve geçici suya daldırmaya karşı IP65/IP67 koruma derecesine sahiptir. Bu özellik, bileşeni zorlu endüstriyel ortamlarda doğrudan ekipman üzerine monte etmeye uygun hale getirir, bağlantı kutularına veya ikincil koruyucu muhafazalara olan ihtiyacı ortadan kaldırır ve şirketin modüler Vario-X ekosistemi gibi kabinsiz otomasyon konseptleriyle uyumludur.
Modüler Sistemlerde ve Retrofit Uygulamalarında Endüstriyel Kullanım Alanları 🏭
Üretim ve tesis mühendisliği sektörlerinde, bu cihaz öncelikle iki operasyonel senaryoda kullanılır: yeni modüler makinelerin inşası ve mevcut tesislerin teknolojik olarak yükseltilmesi.
Modüler makine tasarımında, orijinal ekipman üreticileri, temel makine modülünü azaltılmış sayıda IO-Link ana ile standartlaştırabilir ve çoğaltıcıyı yalnızca isteğe bağlı sensör veya aktüatör grupları gerektiren sistem varyantlarında kullanabilir. Bu, standart konfigürasyonlar için malzeme listesi maliyetlerini azaltır ve kablolama varyantlarını basitleştirir.
Aktif üretim hatlarındaki retrofit operasyonlarında, durum izleme veya kalite kontrolü için sensör eklenmesi yeni veri toplama noktaları gerektirdiğinde, modül, PLC mimarisini değiştirmeden veya ana fieldbus için yeni arayüz kartları satın almadan IO-Link altyapısının doğrudan sahada genişletilmesini sağlar.
Teknik Detaylar ve Protokol Performansı 📊
IO-Link Çoğaltıcı modülünün işlevini IEC 61131-9 standardı (IO-Link teknolojisini tanımlar) içinde teknik olarak çerçevelemek için, bu mimariyi geleneksel dijital I/O hub'larından ayırmak gerekir. Standart bir IO-Link hub'ı, birden fazla porttan yalnızca ikili sinyalleri (standart dijital girişler ve çıkışlar) toplayarak bunları tek bir ana porta toplu veri olarak yönlendirirken, bir IO-Link çoğaltıcı veya ana-cihaz hub'ı, türetilmiş portlarının her birinde tam çift yönlü seri iletişimi (COM1, COM2 veya COM3 modları) sürdürür.
Protokol performansı açısından, dört ikincil port arasında 32 bayt proses verisine sahip tek bir ana portun paylaşılması, sistem tasarım aşamasında doğrulanmalıdır: dört bağlı cihaz tarafından üretilen giriş ve çıkış baytlarının toplamı, birincil portun toplam 32 baytlık bütçesini aşmamalıdır. Ayrıca, çoğaltıcı, dört kanaldan gelen veri paketlerini tek bir fiziksel hat üzerinden ana porta topladığı ve yönlendirdiği için, ana portun genel çevrim süresi, tek bir doğrudan bağlantıya kıyasla daha yüksek olacaktır. Sonuç olarak, bu teknik çözüm, standart tepki süresi gereksinimleri olan (milisaniye aralığında) proses sensörleri, ölçüm dönüştürücüler, LED göstergeler, RFID okuyucular veya pnömatik aktüatörler için optimize edilmiştir; oysa ultra yüksek hızlı hareket kontrol uygulamaları için özel ana portlara doğrudan bağlantı tercih edilmelidir.
Endüstriyel otomasyon sektöründe, bileşen üreticileri saha kanalı genişletmeyi farklı mimari yaklaşımlarla ele almaktadır. Balluff, IFM Electronic, Turck, Pepperl+Fuchs ve Murrelektronik gibi endüstri sağlayıcıları tarafından üretilen, entegre fieldbus arayüzlerine (PROFINET, EtherNet/IP veya EtherCAT gibi) sahip dört veya sekiz portlu IO-Link ana modülleri, her bir port için 32 bayt veri ve bağımsız çevrim süreleri sunar, ancak özel bir ağ düğümü, bus kabloları ve IP veya saha adreslemesi gerektirir.
