Modern üretim tesislerinde, büyük ve ağır iş parçalarının taşınması giderek daha kritik hale geliyor. Yaskawa, bu zorluğun üstesinden gelmek için tasarladığı yeni nesil ağır yük robot kolları MOTOMAN GP215L, GP400L ve GP700 ile endüstriyel otomasyonda çığır açıyor. Bu robotlar, sadece taşıma verimliliğini artırmakla kalmıyor, aynı zamanda üretim süreçlerini de baştan aşağı dönüştürüyor.
─────────────────────────
🏭 Üretim Trendleri ve Ağır Yük İhtiyacı
Günümüz üretim dünyasında, tekil iş parçaları ve bileşen alt montajları hem boyut hem de ağırlık olarak büyüyor. Özellikle otomotiv sektöründe, yapısal gövde bileşenleri, ağır döküm metal parçalar ve modüler batarya kasaları sürekli artan boyut ve kütleleriyle dikkat çekiyor. Benzer şekilde, batarya üretim süreçleri, verimliliği korumak adına aynı anda birden fazla hücrenin toplu taşınmasını gerektiriyor.
Otomotivin ötesinde, inşaat makineleri üretimi, yapı malzemeleri işleme ve endüstriyel fabrika ekipmanları imalatı gibi sektörler de büyük yapısal parçaların ve devasa işleme kalıplarının taşınması konusunda artan taleplerle karşı karşıya. Bu görevleri otomatikleştirmek için, üretim tesisleri, genişletilmiş fiziksel erişim mesafesi ve toplu bileşenleri dengelemek için daha yüksek bilek yük toleransı ile tasarlanmış ağır hizmet tipi endüstriyel robotlara ihtiyaç duyuyor.
─────────────────────────
⚙️ Performans ve Sistem Özellikleri
Genişletilmiş ürün serisi, hat mimarisini optimize etmek ve genel zemin alanı kullanımını maksimize etmek için tasarlanmış üç farklı modelde belirgin mekanik avantajlar sunuyor:

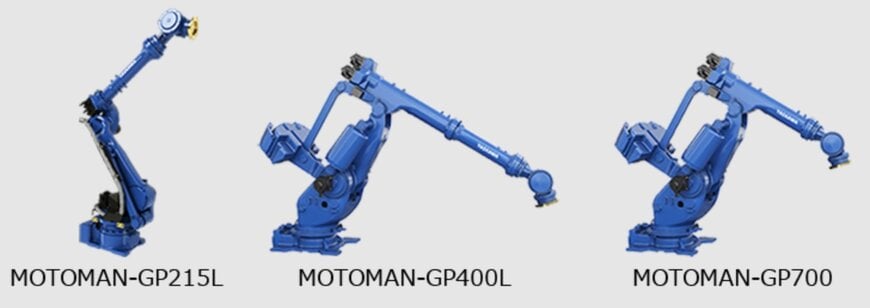

[]MOTOMAN-GP215L: Bu model, 215 kg maksimum taşıma kapasitesi ve 3114 mm'lik genişletilmiş yatay erişim mesafesi sunar. Bilek yük toleransı, kendi sınıfındaki geleneksel robotlara göre %44'e kadar iyileşme gösterir.
[]MOTOMAN-GP400L: Yüksek yük kapasitesi ve uzun erişim gereksinimleri için tasarlanan bu ünite, 400 kg taşıma kapasitesi ve 3718 mm'lik maksimum yatay erişim mesafesi sunar. Bu erişim, önceki modellere göre 200 mm daha uzunken, bilek yük toleransı geleneksel sınıflara göre %110'a kadar artırılmıştır.
[]MOTOMAN-GP700: Ağır malzeme taşıma için yüksek yük kapasiteli bir model olarak konumlandırılan bu kol, 700 kg taşıma kapasitesi sağlar. 2845 mm'lik maksimum yatay erişim mesafesini korurken, izin verilen mekanik bilek toleransını %60'a kadar artırır.
─────────────────────────
📐 Yapısal Düzen ve Alan Optimizasyonu
Serinin mekanik düzeni, dönme yolu hareketleri sırasında aktif girişim yarıçapını azaltmak için tasarlanmış kompakt bir yapısal ayak izi kullanır. Bu kompakt geometri, standart fabrika ayak izleri içinde ekipman düzeni konfigürasyonlarını planlarken veya değiştirirken tasarım esnekliğini artırır. Uzamsal girişim konturlarını minimize ederek, robotlar tesis zemin alanının verimli kullanımını destekler, fabrika tasarımcılarının üretim hattı düzenlerini optimize etmelerini ve genel işleme hattı uzunluklarını kısaltmalarını sağlar.
─────────────────────────

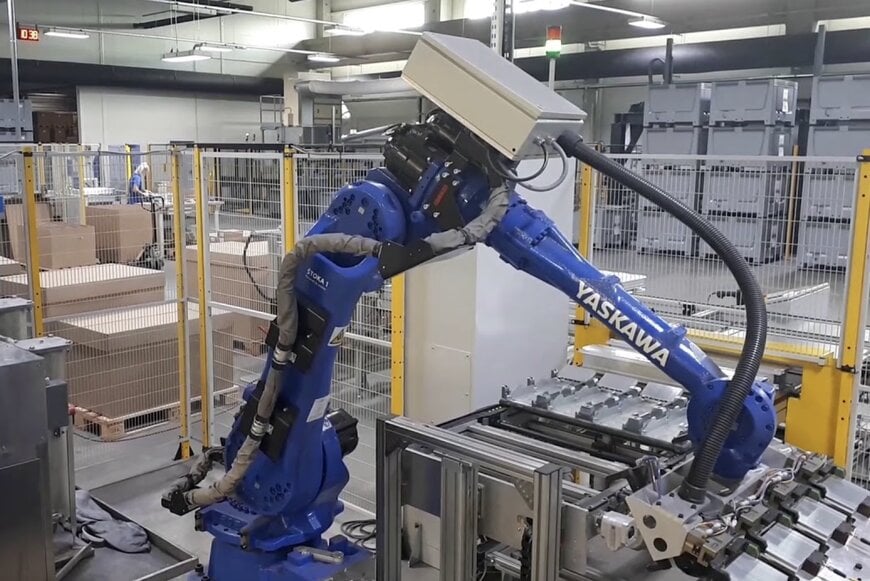

🏭 Fabrika Üretim Uygulamaları
Bu ağır hizmet robot serisi, çeşitli üretim sektörlerinde malzeme taşıma ve otomasyon rolleri için tasarlanmıştır:
[
- ]Otomotiv Üretimi: Yapısal araç gövde bileşenlerinin, yüksek kütleli döküm parçaların ve entegre elektrikli araç batarya montajlarının aşamalar arası taşınması.
[]Batarya Üretimi: Yüksek yoğunluklu paket montaj aşamalarında ham batarya hücrelerinin toplu transferi ve paletleme.
[]İnşaat ve Altyapı: Ağır endüstriyel parçaların, büyük yapısal bina elemanlarının ve yüksek kütleli imalat bileşenlerinin donatılması ve taşınması.
- Fabrika Takım Lojistiği: Büyük ölçekli mekanik iş parçalarının ve ağır işleme kalıplarının manipülasyonu, konumlandırılması ve makine beslemesi.
─────────────────────────
🔬 Teknik Detaylar ve Rekabetçi Analiz
200 kg ile 700 kg arasındaki kapasiteleri yöneten ağır yük endüstriyel robotlar, statik taşıma limitleri, maksimum uzamsal erişim, izin verilen bilek torku (moment) ve bilek ataleti ile sıkı bir şekilde değerlendirilir. Yüksek ataletli uygulamalarda – örneğin ofset otomotiv şasi panellerini veya yoğun batarya tepsilerini hareket ettirirken – bir endüstriyel robotun gerçek limiti genellikle saf dikey kaldırma gücünden ziyade dinamik bilek torku tarafından belirlenir.
📏 Uzun Erişimli Taşıma Metrikleri
400 kg taşıma kapasitesi sınıfında, M-900iB/400L veya KR 420 R3080 gibi standart uzun erişimli endüstriyel robotlar, yaklaşık 3.000 mm ila 3.100 mm ile sınırlı maksimum yatay erişim mesafeleri sunar. MOTOMAN-GP400L, bu operasyonel zarfı 3.718 mm'lik maksimum erişim mesafesi sunarak genişletirken, tam 400 kg derecesini korur. Bu genişletilmiş kol erişimi, derin preslerden veya döküm makinelerinden büyük bileşenlerin çıkarılmasına olanak tanır ve ikincil, zemine monte edilmiş doğrusal mekik raylarının kurulumunu gerektirmez, böylece toplam sermaye altyapı karmaşıklığını azaltır.
💪 Bilek Yük Toleransı ve Dinamik Atalet
Geleneksel ağır yük kolları, yük ağırlık merkezini takım montaj flanşından uzağa taşıyan hacimli, uzun nesneleri taşırken genellikle kısıtlı izin verilen atalet momentlerinden muzdariptir. Karşılaştırılabilir ağır robotlar, yüksek ofsetli takımlarla karşılaştığında, bilek eksenindeki dişli hasarını önlemek için hızları yazılımla %50'ye kadar düşürülmelidir.
MOTOMAN-GP215L, GP400L ve GP700 serilerindeki yapısal yükseltmeler, bilek yük eşiklerini geleneksel taban çizgilerine göre sırasıyla %44, %110 ve %60'a kadar artırır. Örneğin, 2.540 mm erişime sahip MX700N gibi standart 700 kg'lık modellerle karşılaştırıldığında, MOTOMAN-GP700, güçlendirilmiş bilek çift yataklı redüktörler kullanarak 2.845 mm'lik genişletilmiş bir erişim sağlar. Bu mimari, ağır işleme kalıplarının ve ofset yüklerin daha yüksek ivme hızlarında manipülasyonuna izin verirken, servo aşırı yük arızalarını veya acil duruşlar sırasında yapısal rezonansı tetiklemez.
✨ Kasa Ayak İzi ve Girişim Optimizasyonu
Fabrikalar yüksek yoğunluklu üretim iş hücrelerine geçtikçe, büyük mafsallı kolların taban ayak izi ve arka boşluk girişim yarıçapı, düzen verimliliğini etkiler. Geleneksel paralel bağlantılı veya karşı ağırlıklı ağır robotlar, geniş bir zarf içinde hareket eden büyük arka mekanik stabilizasyon yapıları gerektirir ve geniş güvenlik çitleri gerektirir.
Bu genişletilmiş seride kullanılan kompakt pivot tasarımı, arka girişim yarıçapını sınırlar. Bu, taban yerleşiminin CNC makine yataklarına, damgalama fikstürlerine ve çevresel güvenlik bariyerlerine daha yakın oturmasına olanak tanır. Birincil bağlantı tertibatını birleştirerek, bu kollar hücre başına gereken zemin tahsis alanında bir azalmaya izin verir ve birleşik bir üretim hattı boyunca ardışık üretim istasyonları arasındaki uzamsal mesafeyi kısaltmaya yardımcı olur.
Yaskawa'nın bu yeni robot serisi, ağır yük taşıma kapasitesi, genişletilmiş erişim ve optimize edilmiş alan kullanımı ile endüstriyel otomasyonun geleceğini şekillendiriyor. Üreticiler, bu robotlar sayesinde daha verimli, güvenli ve esnek üretim süreçleri tasarlayabilecekler.
